防火電纜
BTLY柔性防火電纜
產品描述
BTLY柔性防火電纜
1、產品用途：
BTLY（NG-A）隔離型鋁套防火電纜又稱銅護套軋紋無機絕緣電纜。該電纜是在礦物絕緣電纜存在弊端的基礎上改良過的一種新型的防火電纜，它能克服礦物絕緣電纜生產長度有限的弊端，避免安裝敷設中出現的中間接頭的問題，具有絕緣層不易受潮、安裝敷設方便等優點，隨著該產品的不斷推廣，它的優良性能越來越受廣大客戶的認可，現已廣泛應用于基礎工業及民用建設中。
BTLY（NG-A）隔離型鋁套防火電纜產品主要應用于：公共建筑：高層建筑物、公共娛樂場所、 會議中心、會展中心、博覽中心、體育館、賓館飯店、醫院、學校、機關大樓。 銀行、圖書館、百貨商場。 機場、車站、港口
高溫工業：冶金工業、船舶工業、鋼鐵工業、其他高溫場所輸配電線路。
危險設施：核電站、軍事工業、化學工業、海上石油磚井、醫藥工業、煉油廠及石油化工工業。
地下場所：地鐵、地下倉庫、 隧道、 地下廣場。
2、執行標準：企業標準,參照IEC60702-2002；BS6387：2013等，也可按照用戶提供的技術要求生產。
3、BTLY（NG-A）電纜的耐火特性
3.1. 按國家標準，電線電纜燃燒試驗方法耐火特性試驗GB/T 19216.21-2003選用火焰溫度950℃～1000℃，燃燒時間為180min，線路保持完整。
3.2. 按英國BS6378標準，柔性防火電纜能滿足以下要求：?jiǎn)渭兡突餋級：950℃ 180min；耐火加水W級：650℃ 15min；耐火加機械振動Z級：950℃ 15min（以上測試按順序在同一根試驗上進行。）
3.3、彎曲半徑；柔性防火電纜安裝時允許彎曲半徑符合下表的要求。
|
電纜外徑D（mm） |
D＜12 |
12≤D＜20 |
20≤D＜40 |
D≥40 |
|
電纜內側彎曲半徑R（mm） |
6D |
10D |
15D |
20D |
4、電纜設計型號
礦物絕緣電纜額定電壓的標注采用了國際標準中規定的500V及750V兩種表示方法，其中500V即450V/750V為控制電纜，750V即600V/1000V為電力電纜
|
等級 |
型號 |
名稱 |
|
控制電纜 |
BTLY（NG-A） |
銅芯波紋鋁護套云母帶礦物絕緣電力電纜 |
|
BBTRYZ |
銅芯礦物耐火層云母帶礦物絕緣控制電纜 |
|
|
電力電纜 |
BTLY（NG-A） |
銅芯波紋鋁護套云母帶礦物絕緣電力電纜 |
|
BBTRYZ |
銅芯礦物耐火層云母帶礦物絕緣電力電纜 |
注：推薦的導體芯數為：1、2、3、4、7。

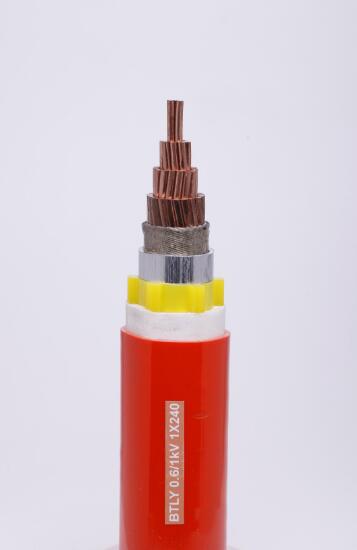

5、BTLY（NG-A）礦物防火電纜的結構圖
6、BTLY（NG-A）電纜的優點
6.1、耐火標準可通過BS6387三項考核：即950℃3h火焰下不擊穿，650℃30min后承受15min的水噴淋(直接浸水亦可)，950℃火焰下承受15min的敲擊振動而不破壞，從而在耐火性能上完全達到BTT的考核標準。
6.2、該產品1.5~6平方規格可生產1~37芯，10~240平方規格可生產1~5芯，300~630平方可生產單芯,長度可根據用戶需要，整根無接頭整盤交貨。
6.3、敷設時可不必另行穿管，具有BTT同等的防水、防沖擊功能。
6.4、具有良好的防鼠、防蟻、防輻射功能,可保證電纜具有穩定性、壽命長和耐久性。
6.5、工作溫度低、線損小、抗過載能力強，使用壽命長、安全性高，在有環保要求的項目中尤其適合應用。
6.6、防爆(電纜中高度壓實的絕緣材料及專門密封套安裝的電纜終端可以阻止蒸汽、氣體和火焰進入與電纜連接的電氣設備，因而實用于有爆炸危險的地方和各種防爆設備、器材的連線。)
6.7、耐腐蝕(BTLY型號礦物絕緣電纜的金屬套具有高耐腐蝕性，對于大多數的裝置來說，它不需要采取附加的防護措施；即使在電纜的金屬護套易遭受化學品腐蝕或工業污染嚴重的地方，因?yàn)殡娎|較外層有塑料外護套的保護，它仍然安全。)
6.8、機械性強度高(BTLY礦物絕緣電纜堅固耐用，在電纜直徑變形三分之一的情況下仍可正常工作，即使經受劇烈的機械破壞，也不會損害其電性能)。
6.9、NG-A(BTLY)型號電纜用鋁為主要材料金屬管擠出代替銅管拉拔不但簡化了工藝提高了效率，而且使產品成本大幅下降（鋁材僅為銅材綜合成本的1/10）。用鋁管之所以能代替銅管，在高溫火焰下不熔，得益于鋁管外擠覆的膨脹耐火層：在火焰侵襲下膨脹層發泡固化，形成厚厚的屏障阻隔了火焰對鋁管的直接噴射。不但鋁管的完整性得以保存，而且使云母帶受熱溫度降低至600℃以下，云母帶絕緣的穩定性無疑得到提高（云母帶的絕緣電阻隨溫度的降低而上升）
